Win2000系统虚拟化迁移方案

一、解决方案

某电厂系统为 DCS 控制，上位监控系统采用 win2000 操作系统和对应DCS 上位监控软件组成，由于目前市面上已无法购买到能够安装win2000 系统的工控机，而且DCS 上位监控软件不能升级，因此，我们经过商议，提出虚拟化迁移方案。

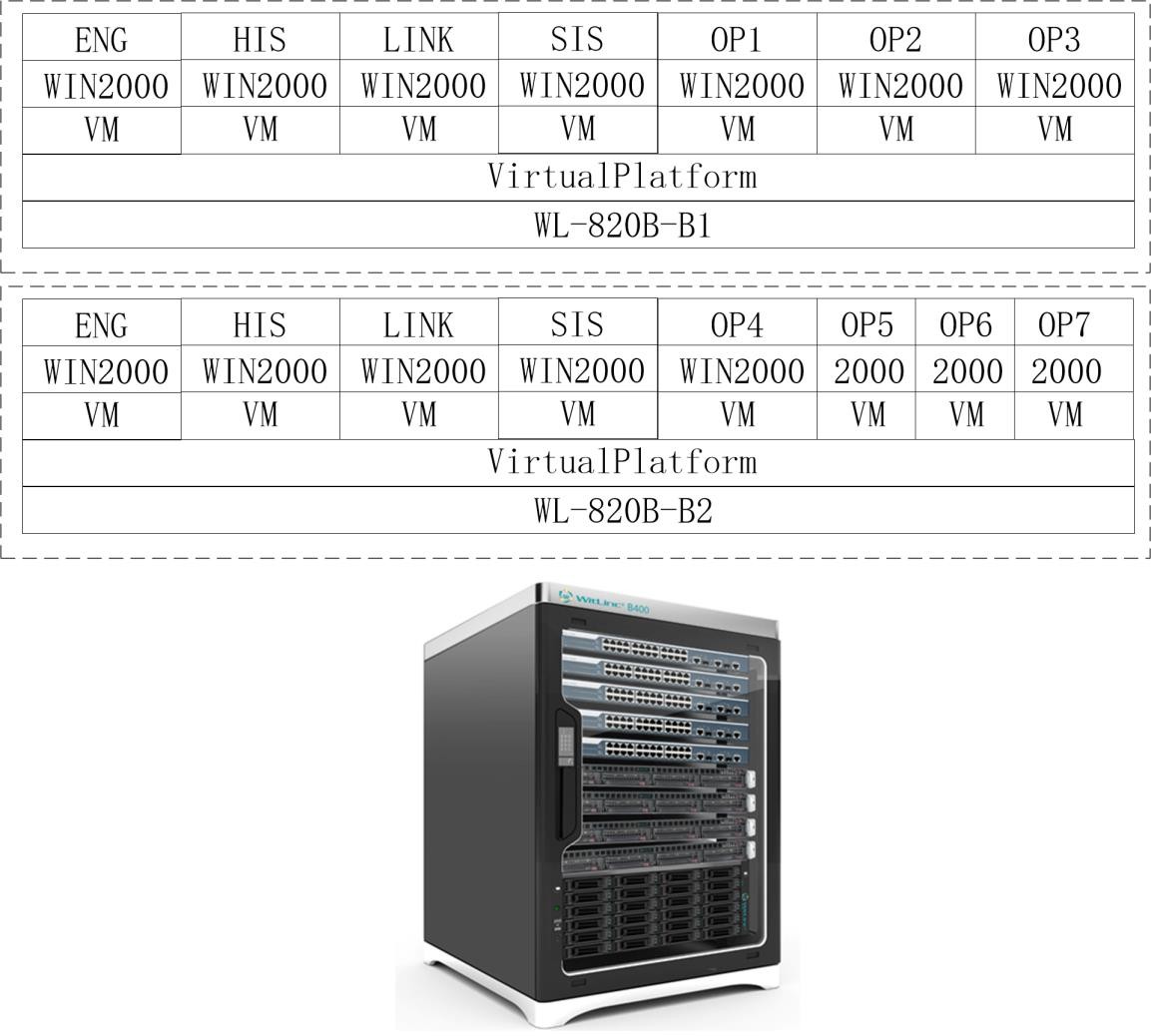

如图所示，将现场的工程师站、历史站、LINK 站SIS 站以及所有的操作员站使用P2V 工具迁移到一套WL-820B-B 型号的工业私有云上以虚拟机的方式运行起来，为保证系统具备故障备用效果，我们设计在工业私有云内的两台计算节点上分别做虚拟化平台，所有的虚拟机都存储在存储节点上，方便用户管理和维护。原有的工程师站、历史站、LINK 站、SIS 站都分别在工业私有云内的 2 台计算节点上同时运行起来，原有的 7 台操作员站平均分配在 2 台计算节点上运行。 由于用户现场使用并口狗授权，我们设计在工业私有云上的计算节点上每台增加 8 块并口识别卡，用于识别 DCS 上位监控系统的并口授权狗。

所有虚拟机以以太网形式与控制现场的 DCS 系统建立连接，原有的串口通讯增加 1 台 8 口串口服务器，接入到虚拟机运行。

操作员站和工程师站使用瘦客户机连接远程桌面的方式连接到 工业私有云中的虚拟机上，用户使用时效果与原有使用工控机一样。

二、方案优势

1、可以方便、灵活地管理整个控制系统的网络使用状况。
2、降低硬件采购成本：用户只需够买高性能服务器和价廉的瘦客户机即可，无需再购买价格高昂的工控机。
3、所有虚拟机都以文件的方式存储在磁盘阵列中，便于用户异地或随时备份，并且，所有的控制系统数据都已保存在虚拟机文件中，用户不必担心数据的丢失。
4、故障恢复速度快：运行的虚拟机可以安装时间节点创建快照镜像，当发生意外情况导致虚拟机出问题时，可随时恢复到之前设置的系统镜像节点，这比起传统工控机需要重新安装操作系统和应用软件节省了大量的时间和人力。更有甚者，用户可以将虚拟机文件拷贝到移动硬盘保存，当出现极端情况时，可轻松的使用备份的虚拟机文件快速回复控制系统的正常运行。
5、硬件升级时不再考虑操作系统与驱动兼容性的问题。
6、所有的系统均可以实现远程网络维护，当系统发生故障时不再需要工程师亲临现场去处理。
7、更换操作员站所需要的时间更短，无需再次安装其他辅助软件和工业软件， 只安装瘦客户端即可。
8、资源动态分配，可以有效利用所有资源。
