某厂WiFi传输视频信号解决方案

一、方案背景

根据用户描述,需要将工厂山后沙厂内的视频监控信号传输到控制室,并且,将沙厂门禁与工厂门禁系统网络连接起来,实现运货车辆从离开工厂大门——进入沙厂大门——离开沙厂大门——进入工厂大门这四个阶段的实时抓拍。沙厂与控制室之间有高山遮挡,所以, 我们采用在山上方增加 WiFi 中继器的方式实现网络连接。中继器供电由山上已有的设备提供。

二、解决方案

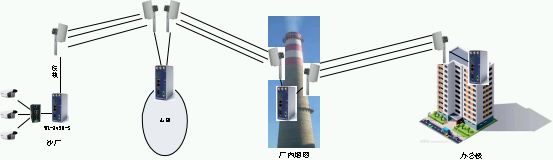

如图所示,计划使用 4 台 WL-245H-S 工业大功率无线设备建立沙厂到办公楼控制室的无线网络连接,具体如下:

1、在沙厂安装一台Witlin 公司的WL-245H-S 工业大功率无线设备, 配置为Client 模式,将沙厂的摄像头使用交换机汇聚后连接到该无线设备的 LAN 口,配套安装室外定向天线,调整天线角度 使其指向工厂与沙厂之间的山顶方向。天线需增加避雷器。

2、在沙厂与工厂之间的山顶上架设一台 WL-245H-S 工业大功率无线设备,配置为中继模式。安装 2 套定向天线,其中一套面向沙厂方向,另一套朝向工厂烟囱方向。每套天线需增加避雷器。

3、在工厂烟囱安全高度安装一台 WL-245H-S 工业大功率无线设备, 配置为中继模式,配置 2 套定向天线,一套面向山顶方向。另一套朝向办公楼顶方向。2 套天线都需要增加避雷器。

4、在工厂办公楼顶安装一套 WL-245H-S 工业大功率无线设备,配置为Master 模式,配置一台定向天线,面向工厂烟囱处。使用网线将该设备网络连接至控制室内,与门禁系统互联。

5、以上网络通道连接正常后,配置门禁系统功能实现货车进出工厂大门——进出沙厂大门的跟踪拍摄目的。
