泵站无线通讯方案

一.项目背景

  某排水公司目前管理15个远程泵站,这些泵站中有7个使用Rockwell公司的1769系列PLC,3个使用1756系列PLC, 1个ABB公司的PM554,2个西门子S7 300系列PLC和2个S7 400系列PLC。一直以来,该公司使用电信公司专线连接所有远程泵站,运行时经常会出现某些泵站通讯中断的现象。为保证所有泵站都能通讯畅通,该公司计划使用中国联通的4G网络进行远程通讯。

二.解决方案

  针对以上问题,我们提出了如下解决方案:

1、    整体方案

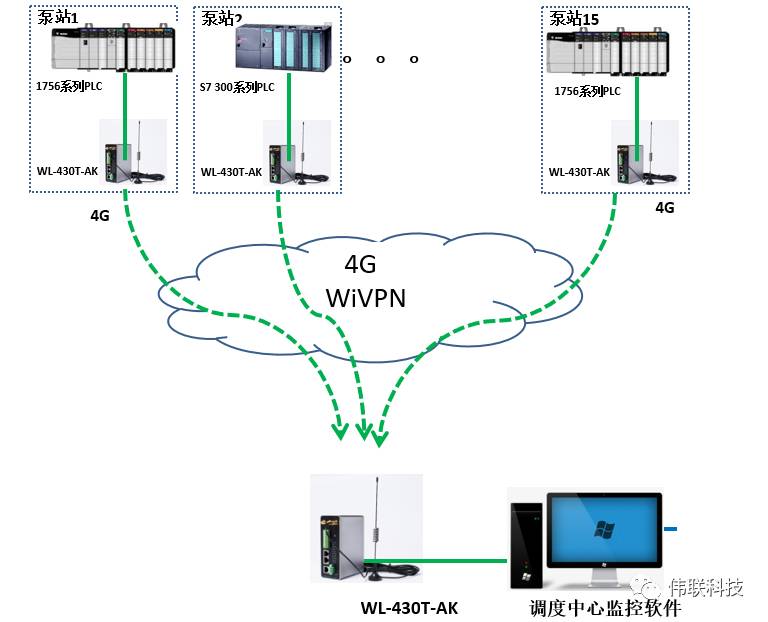

  如图所示,我们采用Witlinc工业4G路由器WL-430T-AK配置WiVPN方式通过中国联通4G网络实现远程泵站和排水公司中控室的网络连接。

2、    泵站控制系统与工业4G路由器的网络连接

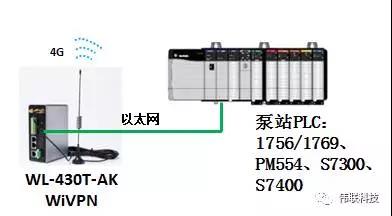

  如图所示,在每个泵站放置一台WL-430T-AK工业4G路由器,将每个PLC的以太网通讯端口使用以太网线通过交换机连接到WL-430T-AK的LAN口。

在工业4G路由器中放入4G上网卡,为增强4G信号,将工业4G路由器携带的吸顶天线放置在室外避风处。

3、    中控室与工业4G路由器的网络连接

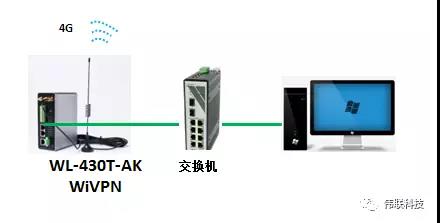

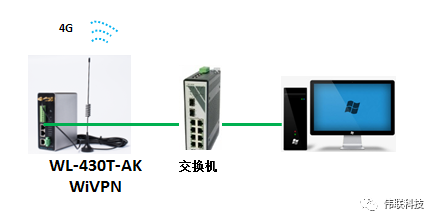

如图所示,在中控室机柜内安装一台WL-430T-AK工业4G路由器,该路由器LAN口连接至控制柜内以太网交换机。原有的组态画面不用改变,也无需修改任何IO驱动。

4、  WiVPN的配置

  Witlinc 工业4G路由器采用自主研发的VPN协议——WiVPN来实现路由器之间的相互连接,它借鉴网银U盾的安全理念,通过CA证书方式,最大程度地保护网络中传输数据的安全,采用双端加速机制,使得WiVPN端点之间达到最优的数据传输速度。无需固定IP、也不需要公网IP,WiVPN上传输的数据也绝不会经过第三方平台。

  为了达到便于维护和配置WiVPN网络VPN节点的目的,WiVPN兼容了OpenVPN计算机端,即工程师只需要在自己的计算机上安装一套OpenVPN软件,使用WiVPN的连接证书,便可以直接连接到WiVPN网络中所有的IP地址节点,这种连接方式为工程师维护网络提供了极大便利。

  在实际操作中,每个Witlinc工业路由器只需要在WEB端配置分配的WiVPN证书,这些工业4G路由器便可以通过4G网络连接到中控室配置了WiVPN的工业路由器中,这种网络连接方式理论上并没有连接数量的限制。

三、方案优势

  1、使用4G网络实现泵站和中控室的无线通讯之后,通讯网络稳定快速。

  2、使用WiVPN技术,有效地保证了数据传输的安全性,扩展了无线网络中中心节点连接外部节点的数量,突破了普通VPN协议对网络节点连接数量的限制。

  3、使用计算机端兼容的OpenVPN软件通过WiVPN协议直连所有远程设备,使得网络管理工程师无论身处何地,都能够快速连接到所有设备,提高故障处理效率。

  4、使用Witlinc工业4G路由器,即使未来排水公司计划对泵站设备做改造升级,Witlinc路由器上丰富的通讯接口依然能满足需求。

  5、Witlinc工业4G路由器采用透传机制,不改变各泵站PLC原本的通讯协议,将所有工业4G路由器之间的网络连接完成后,用户使用时就像在用网线直连PLC一样方便快捷。

  6、Witlinc工业4G路由器内置防火墙,可以阻止所有未授权的网络设备连接,最大程度保证无线网络的通讯安全。

  7、Witlinc工业4G路由器无需固定IP即可实现所有设备的相互连接,并且,在Witlinc工业4G路由器上传输的所有数据都不会经过第三方平台。

  8、Witlinc工业4G路由器之间采用WiVPN技术连接,该技术借鉴网银U盾的安全理念,采用CA证书的方式,只有拥有CA证书的设备才允许连接到网络里面。

四、 技术优势

  Witlinc工程师综合以前的工业数据通讯及采集显示方案, 基于4G公网和VPN技术的远程数据采集及设备维护方案特有的技术优势如下:

  • 远程访问整个网络站点

  • 支持数据监控,远程维护和远程故障诊断

  • 专网专用,保证数据安全

  • 不再需要进行现场维护,节约时间和差旅成本

  • 需要进行监控的网络站点数量大小完全按照客户的实际需求,并且没有最大数量的限制要求,网络可无限扩展,足以满足各种工况要求

  • 使用开放的标准互联网技术

  • 通过因特网实现工业网络远程访问与控制

  • 远程访问SCADA、HMI和PLC系统

  • 支持网络类型:GPRS/EDGE/HSPA/4G

  • 集成2个以太网端口与一个RS232端口

  • 可以通过防火墙阻止未授权的接入

  • 使用现有IP地址或者新的IP地址来满足系统需求

  • 支持NAT (网络地址转换),允许用户配置特定IP地址进行远程访问,例如: RTU 可以使用一个LAN IP地址192.168.1.254 ,VPN的IP地址可以设定为10.23.1.254

  • 网络具备了充分的可扩张性

  • 每一个设备都有一个独一无二的IP地址,可以在网络的任意节点进行访问

  • 易于集成于现有的IT基础设施

  • 专为工业应用设计

  • 4G网络传输速率足以支持查看实时视频监控

五.设备清单

序号

设备(工程)名称

设备型号

设备数量

单价

总价

备注

1

工业4G路由器

WL-430T-AK

16套



3

Sim卡或物联卡包月



16张



4

其他所需硬件



5

现场安装调试费



1项



 六.总结

  综上所述,此方案为Witlinc提供解决方案,如有任何疑问可以与Witlinc公司联系,我们承诺提供7X24小时服务。
