1756-L72与MicroLogix1400之间通过4G网络实现MESSAGE通讯
伟联科技选用WitLinc公司的WL-430T-A工业4G路由器解决了某泵站希望通过集中控制中心的PLC对泵站设备进行远程无线控制的难题。
该泵站距离集中控制中心的中控室较远，并且分布在中控室周边各个方向。在这类现场情况中，使用配置WiVPN技术的WitLinc工业4G路由器无疑是最好的选择。WitLinc工业4G路由器采用自主研发的VPN协议——WiVPN来实现路由器之间的相互连接，它借鉴网银U盾的安全理念，通过CA证书方式，最大程度地保护网络中传输数据的安全，采用双端加速机制，使得WiVPN端点之间达到最优的数据传输速度。WiVPN技术不需要固定IP、也不需要公网IP，其上上传输的数据也绝不会经过第三方服务器。
在实际操作中，每个WitLinc工业路由器只需要在WEB端配置WiVPN证书，这些工业4G路由器便可以通过4G网络连接到中控室配置了WiVPN的工业路由器中，这种网络连接方式理论上并没有连接数量的限制。需要注意的是，在路由器中配置WiVPN证书时，必须保证路由器的IP地址在证书所允许连接的网段范围内。证书的允许连接网段在获取证书时设定。
为了达到便于维护和便于配置WiVPN节点的目的，WiVPN兼容了OpenVPN计算机端，即工程师只需要在自己的计算机上安装一套OpenVPN软件，使用WiVPN的连接证书，便可以直接连接到WiVPN网络中所有的IP地址节点，这种连接方式为工程师维护网络提供了极大便利。
WitLinc工业4G路由器采用数据透传模式，不会对网络上传输的数据进行任何处理和控制，建立畅通的网络连接后，路由器两端的设备之间就像使用一根网线连接的效果一样。值得一提的是，即使作为网络连接的这两个WitLinc路由器配置了不同网段的IP地址，它依然能正常访问。
而在该泵站方案中，通过WiVPN技术利用中国移动4G网络的方式轻松实现了中控室冗余的1756-L72 PLC和外围泵站的控制系统MicroLogix 1400系列PLC之间的网络连接，具体如下：
如图所示，在中控室安装一台WL-430T-A工业4G路由器，将该路由器的LAN口和1756-L72机架上的以太网通讯模块（实际使用1756-EN2T）使用网线连接起来，同样地，设定以太网通讯模块的IP为192.168.XX.XX/24，工业4G路由器IP设为192.168.XX.XX/24。以太网通讯模块的网关设置为路由器的IP地址。
在每个泵站都安装一台WL-430T-A工业4G路由器，该路由器的LAN口连接至泵站PLC的以太网通讯端口，设定泵站PLC的IP地址为192.168.XX.X /24，工业4G路由器的IP地址设为192.168.XX.X/24。PLC的网关设置为路由器的IP地址。
线路连接完成后，将WitLinc设备附带的4G信号增强天线放置在4G网络信号饱满处，给每个路由器分别插入可以正常连接4G网络的中国移动SIM卡。
按上述方式建立起畅通的网络连接后，进入Controllogix系列PLC的编程软件界面，开始配置MESSAGE通讯。

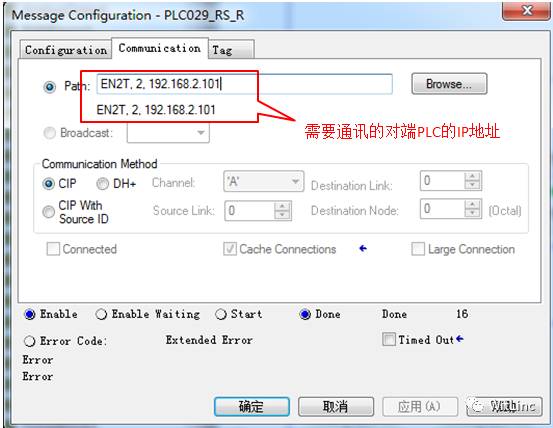

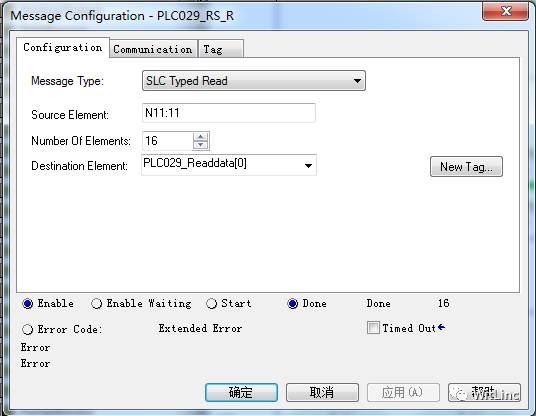

如图所示：
如上图配置后中控室1756-L72型号的PLC上即可实现远程读取泵站的PLC内数据区从N:11.11开始连续的16个数据。需要给泵站PLC数据区写命令时也按类似配置即可。
