焦炉厂四大车无线解决方案

钢铁制造型企业当中，焦炉机车的联锁控制正是其中典型的一个案例。华东地区某大型钢铁股份有限公司计划对炼焦项目的三电控制系统改造升级。其中现场的焦炉四大车的工作区域分别为:装煤区域长318.54米，推焦区域长340.55米，导焦区域长334.15米，焦罐车区域长342.08米。四大车总计有八辆车，其中装煤车二辆、推焦车二辆、拦焦车二辆、焦罐车二辆。该项目的实施面临着多种问题和挑战。

    首先，由于四大车在投运后都要移动，传统方法使用光纤电缆连接，但是大车移动时会拖动着电缆一起走，如果出现故障更换电缆就是一笔不小的开支，再加上如果计算停工停产对于用户来说损失巨大。另外焦炉现场的工作现场条件比较恶劣，现场粉尘浓度高，工作温度高，设备震动强度高，腐蚀性气体浓度高，带着这“四高”的苛刻条件，用户希望可以找到一种满意的无线解决方案。

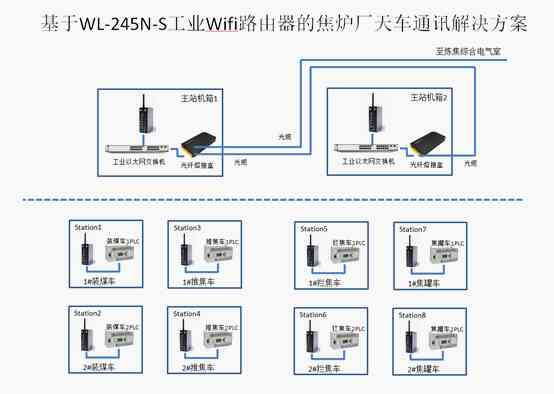

为了满足客户的各项要求，WitLinc的工程师选用了最新的工业WiFi路由器WL-245N-S。该产品采用组建WiFi局域网技术，使得通讯速度达到100Mbps，减小了整个系统通讯的延迟时间，而且由于此产品具备路由功能，使得现场的生产数据能够同时被厂区管理层和控制室访问，此外，该产品还有GPS定位功能，用户可以方便地监测到当前运动设备的实时位置，该产品WiFi信号覆盖范围可达2000米，完全满足现场工况要求。WL-245N-S另外的特点就是它的设计是完全符合工业现场苛刻的安装条件的。它的工作温度为零下40度到零上75度，而且具有多种国家认证，防护等级可达IP65。这样即使现场温度再高，粉尘再严重，腐蚀性气体再强也不用去担心无法正常工作。

采用WL-245N-S后有如下特点：

• 采用工业级设计标准具备防潮、防电磁干扰功能。
• 采用金属外壳，适合再恶劣的环境中工作。
• 具有防火墙技术，保证了数据的安全
• 集成2个以太网端口与一个RS232端口
• 支出IO信号输入和串口通讯
• 支持VLAN划分功能，有效的管理和控制局域网
• 通过VPN隧道实现加密、安全数据的传输。
• 使用现有IP地址或者新的IP地址来满足系统需求
• 支持NAT (网络地址转换)，允许用户配置特定IP地址进行远程访问，例如： RTU 可以使用一个LAN IP地址192.168.1.254 ，VPN的IP地址可以设定为10.23.1.254
• 网络具备了充分的可扩张性
• 支持路由功能，静态路由表可以通过网页设定
• 可同时传输视频信号和控制信号
• 支持WiFi 802.11a/b/g/n
• 支持通道绑定
