WL-570 3D智能料位监测系统

通过 3D 雷达技术可对大面积不定型煤堆、粮仓、储物等固体物料进行连续性测量， 利用自研微型边缘计算机采集实时点云图像， 将图像输出至三维重构模块数据板卡进行处理分析， 同时， Witlinc 点云处理模块可解析数据板卡回传数据， 将仓内部高度信息 、 物料堆积角等数据转换为 OPC UA 、ModbusTCP 、CANopen 及 4-20ma 电流信号用于实现全天候实时监测 、AI算法自动测算 、界面端显示 3D 可视图展示及相关设备控制的数据支撑， 帮助企业精准掌握库 存数据 、科学管理物料进出， 高效率 、高精度 、高质量地实现库存管理自动化 、智能化和精细化管理 。为企业实现降本 、增效提供了抓手。

WL-570 系列 3D 智能料位监测系统是伟联科技针对“不规则 ”堆场物料的特点而最新推出的一款产品。

可广泛用于石油 、化工 、 电力 、加油站 、交通运输， 车联网， 环卫， 烟草， 商砼， 矿山， 冶金 、钢铁 、食品加工业 、谷物种子和饲料 、水泥及混凝料 、煤， 粉煤灰 、纸浆和造纸 、有色冶炼 、化工加工 、生物能源 、塑料生产等行业。

● 高精度测量

  • 对物料进行连续性扫描 ， 每秒高达 30 万测点为精准掌握物料动态变化提供可靠的数据支撑。
  • 探仓距离高达 200 m 、测量精度优于0.1%。



● 智能AI算法

  • 集成点云数据采集 、噪点数据去除、表面三维重建、空洞拟合修补、堆密度预测模型等AI算法。
  • 实现对物料堆形快速建模 、体积计算。

● 智能自诊断功能

  • 基于点云衰减预测算法， 赋予系统智能监测  设备健康运行的能力。
  • 实时监测雷达探头灰尘覆盖程度， 确保输出 数据真实可信。

● 自动在线监测

  • 系统全天 24 小时监测料仓物料状态， 无人值守。
  • 系统根据采集信息和所设置阈值， 将异常情况生成报警信息， 并精准推送。

● 精准盘库管理

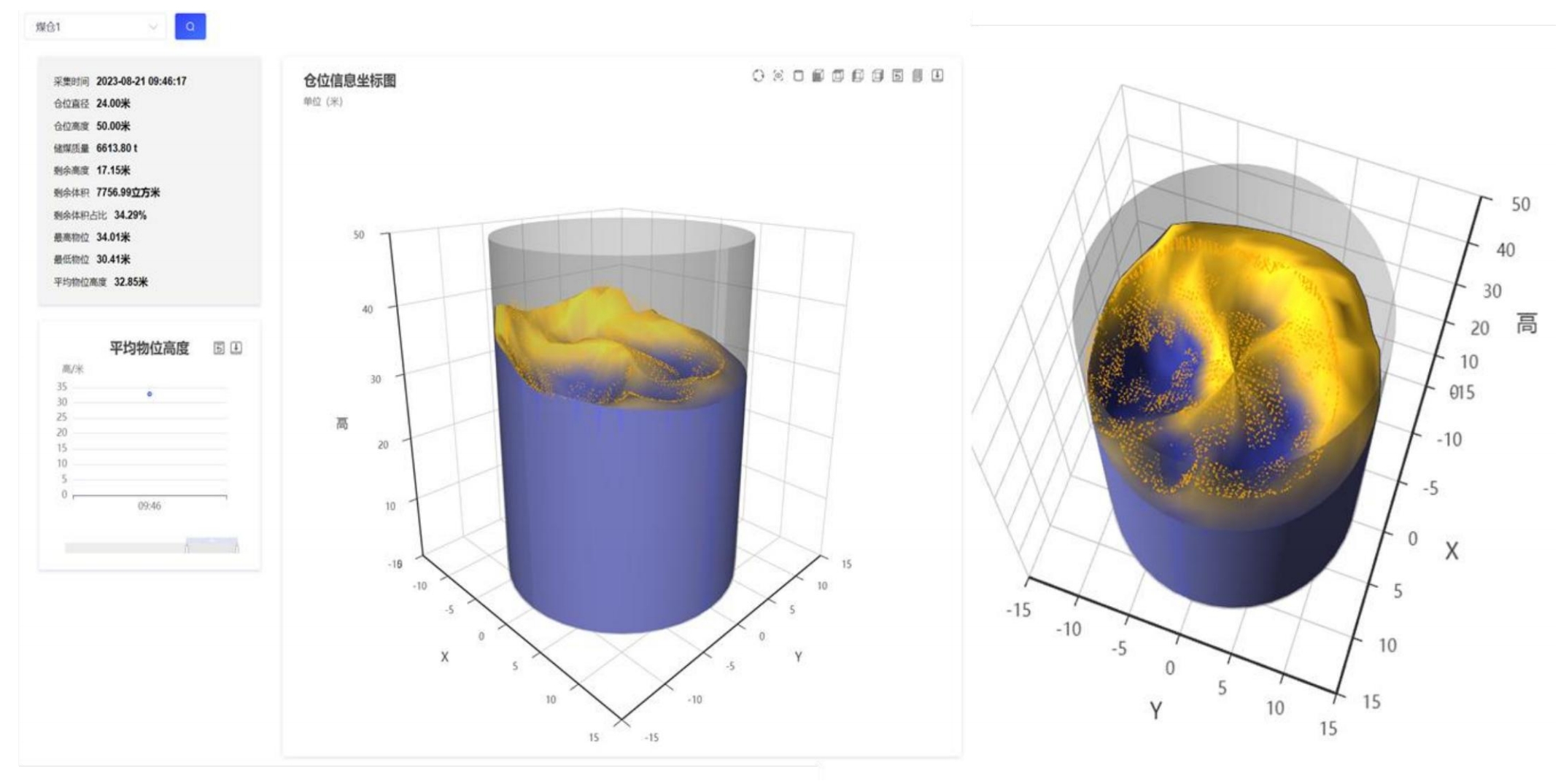

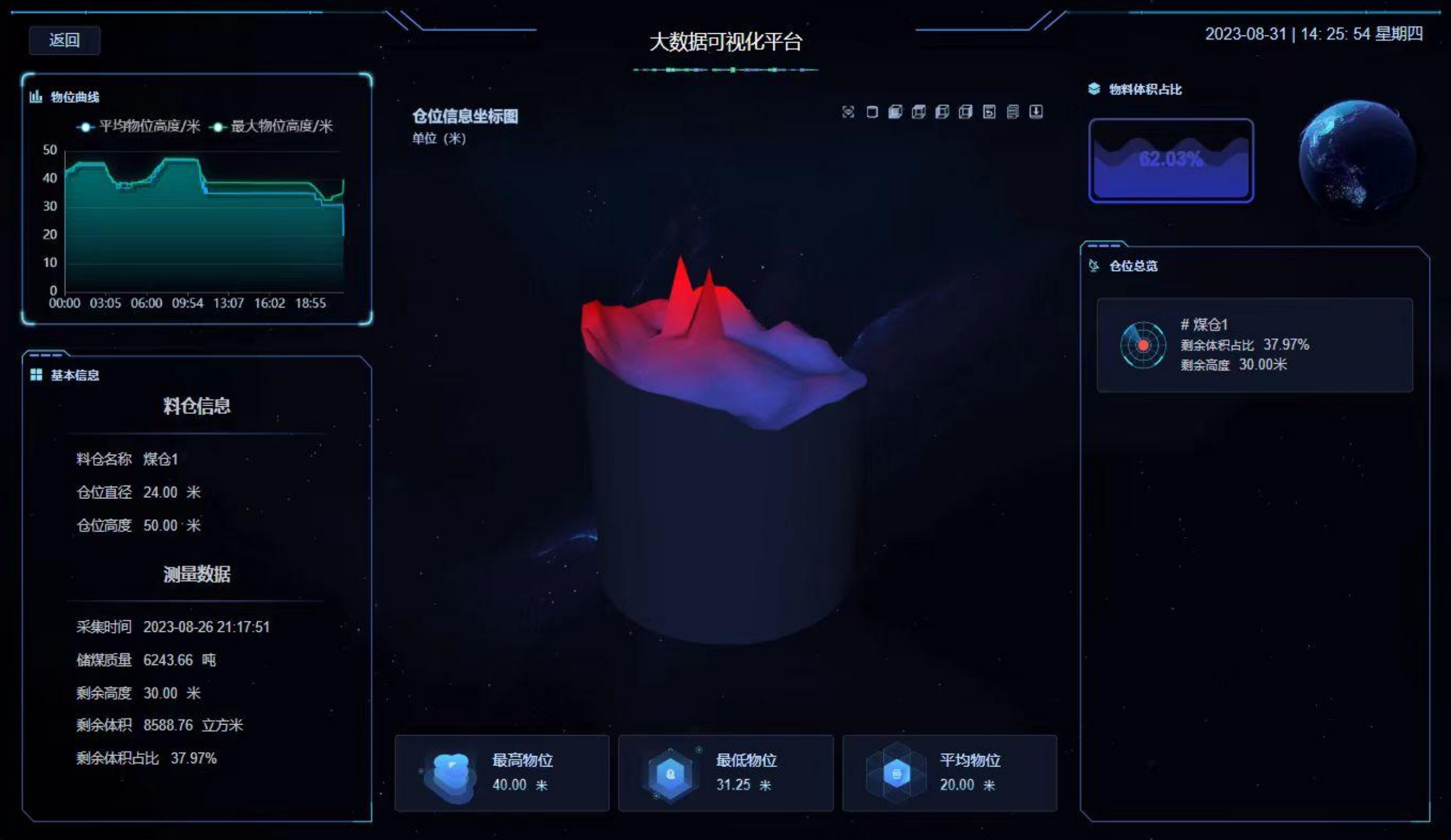

  • 利用 3DGIS 技术， 实现物料堆形的三维可视画面 、显示物料动态和关键指标参数。

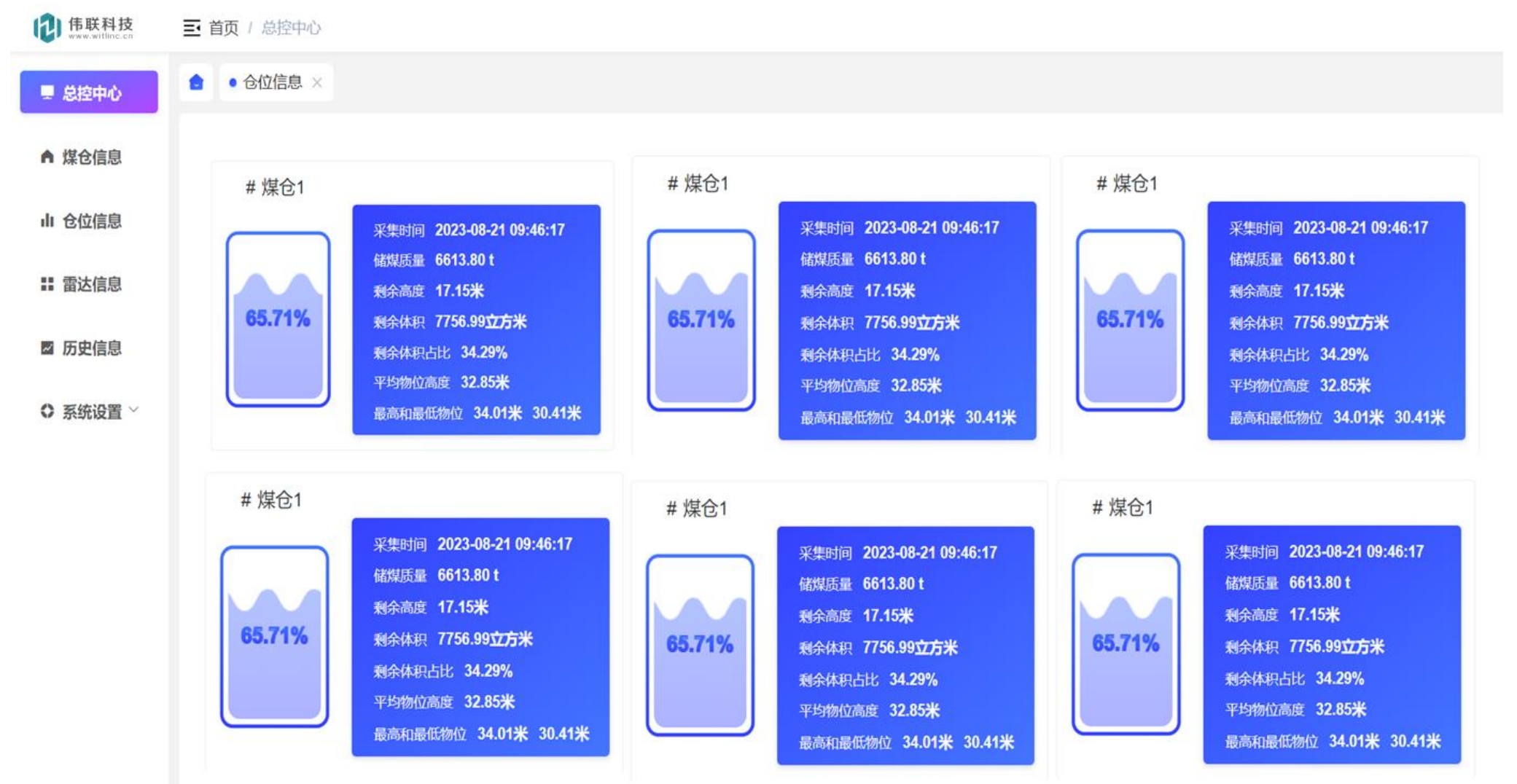

  • 精细化管理简仓物料状态变化， 统计 、分析相关数据， 并自动生成相关报表。
  • 提高盘库数据精准度， 助力精益生产。

● 数字化转型

  • 通过盘库系统的建设， 构建企业数字资产， 帮助客户实现盘库业务智能化。
  • 为企业构建新型基础设施与服务，以软件定义数 据能力，助力企业数字化转型的目标 达成。

  • 防爆激光雷达传感器
    • （1） 防爆类别:  ⅡC类 、 ⅢC类
      （2） 防爆标志： Ex db   ⅡC T6 Gb/Ex tb  ⅢC T80℃  Db
      （3） 测距能力： 大于200m
      （4） 出点数： 大于50万点/秒
      （5） 视场FOV:大于90 °
      （6） 激光测距精度： ≤2cm
      （7） 激光雷达类别： 3D雷达 （线数不低于128线）
      （8） 支持接入Wiscada三维重构算法
      （9） 防护等级不低于IP67
      （10） 激光波长： ≥ 1000nm
      （11） 设备重量不超过2.0Kg
      （12） 适配Witlinc点云显示处理模块
  • 三维重构模块数据板卡 （配套）
    • （1） 内嵌Wiscada.01C点云处理运算单元， 支持软件运行所需环境
      （2） 支持仓型定义： 方仓 、 圆仓以及尺寸等
      （3） 料位监测周期:<1min
      （4）内嵌Wiscada-01防爆激光雷达点云数据处理（激光雷达远程端可视化调试终端V1.0）；
      （5） 配套三维融合建图工具（多传感器融合SLAM建图工具V1.0 ） 。
      （6） 适配Witlinc点云显示处理模块
      （7） 支持接入Wiscada三维重构算法
  • Witlinc点云处理模块 （配套）
    • （1） 模块内嵌Wiscada三维重构算法
      （2） 模型三维重构精度： 优于2cm
      （3） 支持输出： 料位高度值 、物料形貌
      （4） 内嵌三维点云实时建图算法（激光雷达三维实时建图参数调试平台）；
      （5） 支持输出高度预警 、数据置信度 、料位走势图 、料位云图。
