西门子工控机改工业私有云方案

一、 方案背景

客户现场现有 4 台西门子工控机和 1 台服务器。工控机安装WindowsXP 系统。随着时间的推移和硬件设备零部件的老化,这些工控机和服务器都出现了以下问题:

1、工控机和服务器上运行的应用软件使用起来越来越慢。

2、微软已经不再对WindowsXP 系统的提供更新服务。

3、最新的工业控制软件和数据通讯驱动安装到 XP 系统会存在兼容性问题

4、当前出厂的工控机设备已经不再支持安装 XP 系统

5、如果用户选择升级 XP 系统到win7 或win10,那么必然会面临系统内应用软件的升级,应用软件的升级又会导致与生产现场的硬件设备版本存在兼容性问题。

二、 解决方案

针对以上问题,Witlinc 工程师们经过商议,提出了如下解决方案:

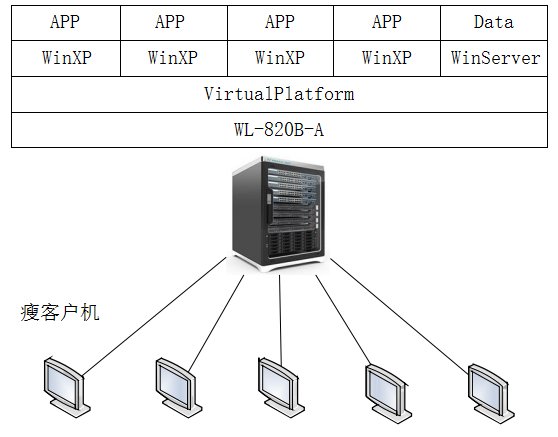

如图所示,我们建议采用工业私有云&虚拟化的方式来代替工控机,具体来讲,在控制中心安装一套工业私有云平台,使用WitLinc P2V 迁移工具,将 4 台工控机和 1 台服务器上的文件迁移到私有云内,分别以虚拟机的方式运行起来。这种迁移可保持原有工控机操作系统和所有数据的不丢失,并且不影响系统内部应用软件的运行。值得一提的是,使用 WitLinc P2V 迁移工具迁移物理机系统时,可在物理机保持运行的情况下进行迁移,也就是说私有云方案的改造并不会影响原有系统的运行,可做到无停机迁移。另外,可以利用旧的工控机作为瘦客户放置在控制中心, 采用远程桌面的方式连接到私有云中的虚拟机。

工业私有云&虚拟化方案能够完美的解决传统工控机方式升级软、硬件系统带来的麻烦。详细分析如下:

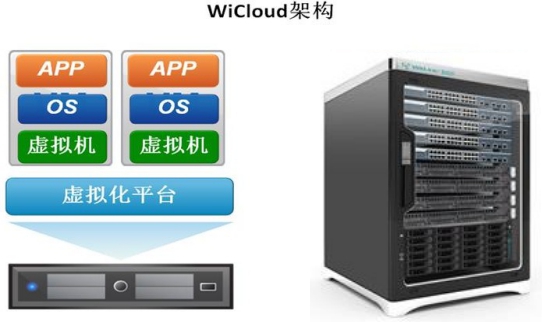

工业私有云平台内部包含两台配置了虚拟机高可用性功能的物理云机,这种高可用性机制使得运行在物理云机上的虚拟机具备了自主不停机迁移、故障自动迁移等功能,从而使得运行在虚拟机里面的各种应用程序能够不间断的运行以保证整个控制系统的不间断运行。工业私有云平台配备两台相互冗余的工业管理型交换机,这使得私有云平台的网络连接安全性得到充分的保证。

我们采用瘦客户端连接远程桌面的方式来访问工业私有云平台,瘦客户端可以连接鼠标、键盘、音响等外部设备,这种连接效果和与物理机直接连接一样。瘦客户端的所有操作都在云中心的虚拟机中执行,瘦客户端本机不会存储任何数据,所以,一旦瘦客户端故障,只需更换即可,无需安装操作系统和各种工业软件,而且,瘦客户端比工控机更加便宜实用。

三、 方案优势

1)用户不再考虑操作系统与驱动兼容性的问题。
2)可将工控机系统不停机迁移到私有云中,以虚拟机方式运行起来。
3)所有的系统均可以实现远程网络维护,当系统发生故障时不再需要工程师亲临现场去处理。
4)更换操作员站所需要的时间更短,无需再次安装其他辅助软件和工业软件,只安装瘦客户端即可。
5)资源动态分配,保证虚拟机正常运行。
6)多重备份,一块硬盘坏掉有多块硬盘共享存储。
7)工业私有云具备高可用性,可保障所有虚拟机的业务连续运行而不中断。
8)可以充分利用旧的工控机作为瘦客户,等工控机不能使用时再更换为新的瘦客户机即可。
